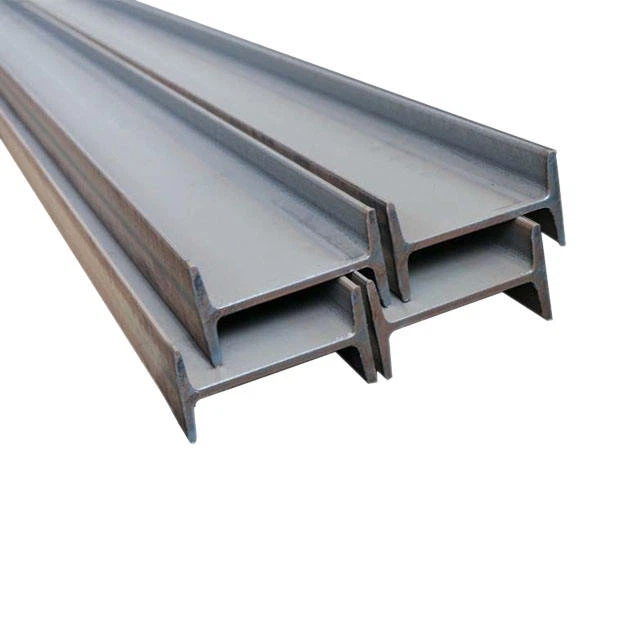

ما هو H-Beam؟
تتشكل العوارض H على شكل H. العارضة H عبارة عن عارضة هيكلية مصنوعة من الفولاذ المدرفل. إنها قوية بشكل لا يصدق. حصل على اسمه لأنه يبدو وكأنه حرف H كبير فوق مقطعه العرضي.
ما هو آي-بيم؟
يتشكل الشعاع l على شكل حرف I. ويتكون الشعاع I من مستويين أفقيين، يُعرفان بالفلنجات، متصلتين بواسطة مكون رأسي واحد، أو الشبكة. يحتوي I-beam على حواف مدببة ويحصل على اسمه من حقيقة أنه يبدو وكأنهالعاصمة أناعندما تراه من مقطعه العرضي. مع العارضة I، يكون ارتفاع المقطع العرضي أعلى من عرض الحافة.
العوارض H والعوارض I عبارة عن عوارض مصنوعة من الفولاذ الهيكلي المستخدم على نطاق واسع في تطبيقات البناء. يتم استخدامها بشكل شائع في بناء المنازل والجسور والمقطورات الكبيرة وما إلى ذلك، نظرًا للقوة العالية التي توفرها وسهولة البناء.
تختلف عوارض H وعوارض I بشكل أساسي في مقاطعها العرضية. كلاهما لهما جزء أفقي مشترك يسمى "الشفة"، وجزء رأسي يسمى "الويب". تقاوم الشبكة ضغوط القص، ويتم تصنيع الحواف لتحمل معظم لحظة الانحناء القادمة فوق العارضة الفولاذية.
الفرق بين الـI-Beams والـH-Beams
| أنا الحزم | عوارض H |
| I-Beams عبارة عن عوارض فولاذية يتم تصنيعها عن طريق طحن أو لف الفولاذ على شكل I. وهي مصنوعة من قطعة واحدة من المعدن أو الألومنيوم في جميع أنحاء الوحدة. | عوارض H عبارة عن عوارض فولاذية مصنوعة من الفولاذ المدلفن على شكل الأبجدية "H." يتم تصنيعها كوحدات مبنية. يتم لحام الحواف بالويب لتشكيل القسم H. تسمى الحزم H أيضًا بعوارض ذات شفة عريضة. |
| شبكة الحزم I أرق من الحزم H. | تتمتع الحزم H بسماكة ويب أكبر مقارنة بالعوارض I. هذا السُمك المتزايد يعطي قوة للعوارض H. |
| حواف الحزم I مدببة بميل قدره 1:10 لتحسين قدرة التحمل. سمكها أقل من سمك حواف الشعاع H. | حواف الحزم H لها سماكة متساوية ومتوازية مع بعضها البعض. إنها أطول وأوسع وأثقل من عوارض I. |
| عادةً ما يكون ارتفاع المقطع العرضي للكمرات I أعمق من عرضها، مما يمنحها مقاومة ضد الانبعاج المحلي. | إن المقطع العرضي للعوارض H أكثر تحسينًا من العوارض I، مما يمنحها نسبة قوة إلى وزن معقولة، أي قوة أكبر لكل وحدة مساحة. أنها تمتلك مساحة سطح أكبر على المقطع العرضي، وبالتالي قوة عالية. |
| إن عزم القصور الذاتي للكمرات I أقل من الكمرات H، مما يجعلها أقل كفاءة في مقاومة الانحناء. | تكتسب الحواف الأوسع للعوارض H عزمًا أكبر من القصور الذاتي وصلابة جانبية عالية. ومن ثم، فهي تتمتع بمقاومة انحناء أفضل من العوارض I. |
| تُستخدم الحزم I للمسافات من 33 إلى 100 قدم. | تُستخدم عوارض H لمساحات تصل إلى 330 قدمًا والتي يمكن بناؤها بأي حجم وارتفاع. |
| تعتبر عوارض I خفيفة الوزن مقارنة بعوارض H. | عوارض H أثقل من عوارض I. |
| تتحمل الحزم I الأحمال المباشرة وأحمال الشد. لكنها لا تستطيع تحمل الأحمال الملتوية بسبب مقاطعها العرضية الأصغر. | يمكن لقسم العارضة H أن يتحمل الأحمال المباشرة وأحمال الشد. يسمح مقطعها العرضي الواسع بمقاومة الأحمال الملتوية. |
| تعتبر I-beams مناسبة لصنع إطارات وأعمدة الدعم للمصاعد والمقطورات وطرق الترولي والرافعات والمباني الفولاذية الهيكلية والجسور. | تُستخدم العوارض H كأعمدة حاملة للمباني التجارية، والمنصات، والجسور، وما إلى ذلك. تُستخدم العوارض ذات الحواف العريضة بشكل شائع في المشاريع السكنية. |
توفر العوارض H، مقارنة بالعوارض I، خصائص ميكانيكية أفضل، وبالتالي تعتبر خيارًا اقتصاديًا للبناء. بشكل عام، يتم استخدام كمرات I ككمرات، وتستخدم كمرات H كأعمدة حاملة.
