أنابيب وأنبوب مولي كروم

يعتبر فولاذ مولي كروم عبارة عن عائلة من سبائك الفولاذ- والمتوسطة-التي يتم فيها استخدام الكروم والموليبدينوم لتحسين الأداء في ظل-خدمة درجات الحرارة المرتفعة.

يساهم الكروم في مقاومة الأكسدة والقياس ويؤثر على قابلية الصلابة واستقرار المواد عند درجات الحرارة العالية.

يساهم الموليبدينوم في زيادة قوة درجة الحرارة-ومقاومة تشوه الزحف المعتمد على الوقت-.

تستخدم الدرجات المحسنة -قوة-الزحف المتقدمة مثل P91 وP92 وT91 وT92 صناعة السبائك الإضافية والمعالجة الحرارية التي يتم التحكم فيها بعناية لتحقيق البنية الدقيقة المطلوبة لخدمة درجات الحرارة العالية-المتطلبة على المدى الطويل-.

ولذلك تُستخدم مواد مولي الكروم على نطاق واسع حيث تعمل المعدات تحت مجموعات من:

درجة الحرارة + الضغط + عمر الخدمة الطويل + ركوب الدراجات الحرارية + التحميل الزحف

تشمل الصناعات النموذجية توليد الطاقة الحرارية، والغلايات، والمصافي، ومصانع البتروكيماويات، ومعدات المعالجة ذات درجات الحرارة العالية.

عنصر المشتريات	نطاق العرض
العائلة المادية	الكروم-الموليبدينوم / الكروم-Mo سبائك الصلب
أنابيب ASTM	أستم A335 / أسمي SA335
أنابيب ASTM EFW	أستم A691 / أسمي SA691
أنبوب المرجل ASTM	أستم A213 / أسمي SA213
الأنبوب الأوروبي	إن 10216-2
درجات A335	P5, P9, P11, P12, P22, P91, P92
درجات A213	T5, T9, T11, T12, T22, T91, T92
عائلات السبائك A691	1¼Cr، 2¼Cr، 5Cr، 9Cr
EN Cr-درجات مو	13CrMo4-5، 10CrMo5-5، 10CrMo9-10، X10CrMoVNb9-1، X10CrWMoVNb9-2
تصنيع	سلس / تشطيب ساخن / تشطيب بارد / EFW
أبعاد الأنابيب	NPS + الجدول الزمني أو OD × WT
أبعاد الأنبوب	القطر الخارجي × سماكة الجدار
طول	SRL، DRL، 6 م، 12 م، طول ثابت، قطع-إلى-الطول
ينتهي	PE / BE / نهاية تشكيله
تقتيش	الكيمياء، الاختبار الميكانيكي، مؤشر مديري المشتريات (PMI)، الصلابة، الاختبار غير الإتلافي، اختبار الضغط المائي
شهادة	MTC / EN 10204 3.1; تتوفر وثائق محددة للمشروع-
طرف ثالث	SGS / BV / TÜV / العميل-المفتش المعين
التطبيقات	الطاقة · الغلايات · المصفاة · البتروكيماويات · البخار · خدمة الهيدروجين





يغطي ASTM A335 الأنابيب الفولاذية غير الملحومة المصنوعة من سبائك الحديد-والمصممة لخدمة درجات الحرارة العالية-. تتضمن متطلبات ASTM الحالية متطلبات الفحص الكيميائي والشد والصلابة والهيدروستاتيكي وغير المدمر.

ASTM A335 هو المعيار الأساسي عندما يبحث المشترون عن:

أنبوب كروم مولي

Cr-Mo الأنابيب غير الملحومة

ارتفاع درجة الحرارة سبائك الصلب الأنابيب

الأنابيب P11

الأنابيب P22

أنبوب P91

نطاق الصف ASTM A335

درجة	عائلة السبائك العامة	تطبيقات المشتريات النموذجية
P5	تقريبًا. 5Cr-0.5Mo	أنابيب عمليات التكرير والبتروكيماويات
P9	تقريبًا. 9Cr-1Mo	-أنابيب مصفاة ذات درجة حرارة عالية
P11	تقريبًا. 1.25Cr-0.5Mo	أنابيب البخار والغلايات والعمليات
P12	تقريبًا. 1Cr-0.5Mo	ارتفاع-أنابيب الضغط الحراري
P22	تقريبًا. 2.25Cr-1Mo	أنظمة الطاقة والتكرير والبخار
P91	تم تعديل 9Cr-1Mo-V-Nb	أنابيب طاقة عالية-طاقة و-عالية الكفاءة
P92	مجموعة متقدمة مقاومة للزحف 9Cr-.	أنابيب بخار متقدمة ذات درجات حرارة عالية-.

يتم توفير أوصاف السبائك الاسمية لتوجيهات الشراء فقط. يجب فحص الكيمياء الفعلية مقابل مواصفات ASTM/ASME المطلوبة وMTC.

ينتمي P11 إلى عائلة -chromium Cr-Mo التقليدية المنخفضة ويتم تخصيصه على نطاق واسع لخدمة ضغط درجة الحرارة المرتفعة-.

وتشمل التطبيقات النموذجية أنظمة البخار، وخطوط معالجة المصافي، والأنابيب المرتبطة بالغلايات وأنظمة البتروكيماويات.

يوفر P11 توازنًا عمليًا بين-خصائص درجات الحرارة العالية والتوافر ومتطلبات التصنيع.

يجب ألا يتم استبدال P11 تلقائيًا بـ P22 أو بدرجة أخرى لأن المادة الصحيحة يجب أن تتبع مواصفات مواد أنابيب المشروع.

P22 ينتمي إلى ما يقرب من2.25Cr-1Moالعائلة وهي واحدة من أهم درجات أنابيب كروم مولي التقليدية.

يتم استخدامه على نطاق واسع في محطات الطاقة وأنظمة البخار ووصلات الغلايات وأنابيب عمليات التكرير والمنشآت البتروكيماوية.

بالنسبة لأنظمة P22 المصنعة، يجب أن يتحكم WPS/PQR في المواد الاستهلاكية للحام، والتسخين المسبق، ودرجة حرارة التداخل، ومدخلات الحرارة، وPWHT وفقًا لرمز البناء الحاكم.

P5 ينتمي إلى ما يقرب من5Cr-0.5Moعائلة سبائك.

إن محتواه العالي من الكروم يجعله مهمًا لخدمات التكرير والبتروكيماويات المختارة حيث تتطلب صناعة السبائك المزيد من المواد P11/P22 التقليدية.

يرتبط P5 بشكل خاص بمجموعات منتجات Chrome Moly الموجهة نحو المصافي.

P9 ينتمي إلى ما يقرب من9Cr-1Moعائلة سبائك.

لا ينبغي الخلط بينه وبين P91.

على الرغم من أن كلاهما يوصف غالبًا بأنه مادة كروم بنسبة 9%، إلا أن P91 عبارة عن فولاذ معزز-قوي-مزحف مع سبائك إضافية يمكن التحكم فيها ومتطلبات معالجة وتصنيع حرارية- مختلفة بشكل كبير.

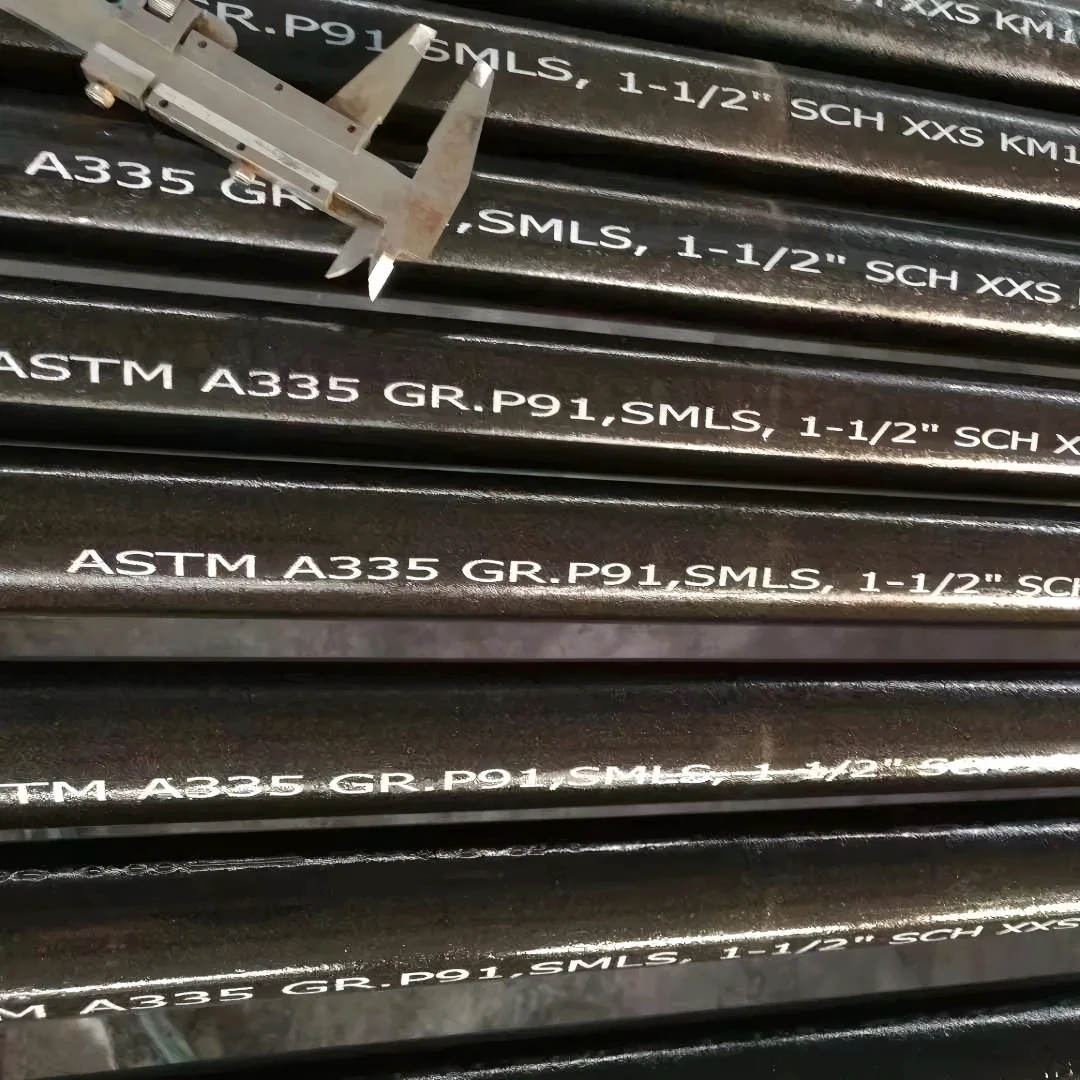

P91 عبارة عن فولاذ حديدي معزز بقوة -زحف-يوصف عادة بأنه مادة 9Cr-1Mo-V-Nb معدلة.

يتطلب شراءها اهتمامًا أكبر بكثير بما يلي:

هوية المادة ← المعالجة الحرارية ← البنية المجهرية ← الصلابة ← اللحام ← PWHT ← الفحص

بالنسبة لمشروعات P91 الهامة، يمكن لمجموعة Dongmeng تنسيق تتبع المواد، ومؤشر مديري المشتريات (PMI)، واختبار الصلابة، ومراجعة MTC ووثائق الفحص المحددة للمشروع-.

لا ينبغي وصف P91 بأنه مجرد "P22 تمت ترقيته".

يمكن أن يؤثر التغيير من P22 إلى P91 على تصميم جدار الأنابيب- والتركيبات والفلنجات والمواد الاستهلاكية للحام وWPS/PQR وPWHT ومتطلبات الفحص.

P92 عبارة عن سبيكة حديدية معززة -قوة-زحف متقدمة تستخدم بشكل أساسي في تطبيقات توليد الطاقة-درجة الحرارة-الشديدة.

ويعتمد أدائه على المدى الطويل-بشكل كبير على التصنيع الصحيح والمعالجة الحرارية والتصنيع النهائي.

بالنسبة لطلبات عروض الأسعار P92، يجب على المشترين أن يحددوا بوضوح معايير المواد المطلوبة والأبعاد وسمك الجدار ومتطلبات المعالجة الحرارية-ومستوى الفحص وحزمة الشهادات





يعد ASTM A691 معيارًا مهمًا لـ Chrome Moly-الانصهار-أنابيب فولاذية ملحومة مصنوعة من لوح الضغط-وعاء-عالي الجودةلخدمة الضغط العالي-في درجة حرارة مرتفعة. تغطي المواصفات اسميًا الأنابيب مقاس 16 بوصة / 400 مم OD وأكبر، على الرغم من إمكانية توفير أبعاد أخرى عندما تستوفي المعيار.

ولذلك فإن A691 مهم بشكل خاص لما يلي:

القطر الكبير

الجدار الثقيل

ارتفاع-الضغط

مشروع-أنابيب مولي كروم محددة

عائلات كروم مولي المشتركة ASTM A691

عائلة الصف A691	عائلة اللوحة النموذجية	الوصف العام
1¼كر	عائلة A387 الصف 11	تقريبًا. 1.25Cr-0.5Mo
2¼كر	عائلة A387 درجة 22	تقريبًا. 2.25Cr-1Mo
5كر	عائلة A387 درجة 5	تقريبًا. 5Cr-0.5Mo
9كر	عائلة A387 درجة 9	تقريبًا. 9Cr-1Mo

يجب التحقق من المواصفات الدقيقة للوحة والدرجة والفئة ومتطلبات المشروع أثناء عرض الأسعار.

تعد هذه إحدى أهم نقاط الشراء في صفحة Chrome Moly بأكملها.

للمواصفة ASTM A691:

تحدد الدرجة=مادة اللوحة

تحدد الفئة=شروط التصنيع والفحص المهمة

تنص ASTM على أن Class تحدد المعالجة الحرارية للأنابيب، وما إذا كان اللحام قد تم فحصه شعاعيًا وما إذا كان الأنبوب قد تم اختباره بالضغط.

نظام فئة ASTM A691

عائلة الطبقة	المعالجة الحرارية للأنابيب
10–13	لا أحد
20–23	تخفيف التوتر
30–33	تطبيع
40–43	تطبيع + خفف
50–53	مروي + خفف

بعد ذلك، يميز رقم الفئة الأخير بين مجموعات اختبار التصوير الشعاعي والضغط-.

على سبيل المثال:

فئة 22=تخفيف التوتر + التصوير الشعاعي + اختبار الضغط

فئة 42=عادية ومخففة + تصوير شعاعي + اختبار الضغط

صنف 52=مروي ومقسى + تصوير شعاعي + اختبار الضغط

يؤكد جدول الفئات الحالي الخاص بـ ASTM هذه المجموعات.

لذلك:

"ASTM A691 2¼Cr Pipe" لا يمثل مواصفات شراء كاملة.

طلب عرض الأسعار الأقوى هو:

ASTM A691 / 2¼Cr / الفئة 42 / OD × WT / الطول / الأطراف / الكمية / الفحص / MTC

متطلبات	أستم A335	أستم A691
منتج	ماسورة	ماسورة
تصنيع	سلس	EFW
المواد الأساسية	سبائك الصلب الخام / أنبوب مجوف	لوحة الجودة-وعاء الضغط-
الخدمة الرئيسية	درجة حرارة عالية-في الأنابيب	الأنابيب ذات الضغط العالي-ودرجة الحرارة المرتفعة-الأنابيب
اللحام الطولي	لا	نعم
القطر الكبير	ممكن حسب الإنتاج	مجال التطبيق الرئيسي
مراقبة المشتريات الرئيسية	درجة	الصف + الفئة
لحام RT	غير قابل للتطبيق	تعتمد على الطبقة
المعالجة الحرارية للأنابيب	الدرجة/المواصفات تعتمد	الفئة/الدرجة تعتمد
تنسيق RFQ الرئيسي	الصف + الحجم + الجدول الزمني	الصف + الفئة + التطوير التنظيمي + الوزن

ولا ينبغي وصف أي من المعيارين بأنه أفضل على مستوى العالم.

يعتمد مسار التصنيع الصحيح على القطر وسمك الجدار والدرجة ومتطلبات الكود والتوفر والفحص واقتصاديات المشروع.





يعد ASTM A213 ضروريًا لنظام منتج Chrome Moly الكامل.

تغطي مواصفات ASTM A213/A213M الحالية الفولاذ غير الملحوم من سبائك الحديد والأوستنيت -الغلايات والمسخنات الفائقة وأنابيب المبادلات الحرارية-.. يمكن أن تكون الأنابيب مصقولة على الساخن أو باردة كما هو محدد وتخضع لمتطلبات الاختبار الخاصة بالمنتج-.

ولذلك يجب فصل عائلة المنتج هذه عن الأنابيب A335 بدلاً من خلطها في نفس قائمة الدرجات.

ASTM A213 درجات كروم مولي

درجة	عائلة السبائك العامة	تطبيق نموذجي
T5	تقريبًا. 5Cr-0.5Mo	سخانات المصفاة ومعدات درجات الحرارة المرتفعة-.
T9	تقريبًا. 9Cr-1Mo	-معدات معالجة/غلايات ذات درجة حرارة عالية
T11	عائلة السبائك Cr-Mo low-	المرجل وأنبوب التسخين
T12	عائلة السبائك Cr-Mo low-	خدمة الغلايات
T22	تقريبًا. 2.25Cr-1Mo	غلاية ومسخن فائق وجهاز إعادة تسخين
T91	سبيكة مقاومة للزحف 9Cr- معدلة	غلاية ذات درجة حرارة عالية-
T92	سبيكة متقدمة مقاومة للزحف-.	غلاية ذات درجة حرارة فائقة/عالية-



ASTM A213 T11 أنبوب المرجل

يُستخدم T11 على نطاق واسع في تطبيقات الغلايات وأجهزة التسخين الفائقة ونقل الحرارة-التي تتطلب خصائص درجة حرارة مرتفعة من Cr-Mo-.

على عكس الأنابيب P11، يتم شراء أنبوب T11 عادةً باستخدام:

القطر الخارجي × سماكة الجدار

بدلاً من استخدام NPS + الجدول الزمني بشكل أساسي.

ASTM A213 T22 أنبوب المرجل

ينتمي T22 إلى عائلة المواد التي تحتوي على 2.25Cr-1Mo تقريبًا، وهو عبارة عن درجة رئيسية من أنابيب غلايات Chrome Moly.

تشتمل التطبيقات النموذجية على أجهزة التسخين الفائقة، وأجهزة إعادة التسخين، وأجزاء ضغط الغلاية وغيرها من معدات نقل الحرارة-درجة الحرارة-العالية.

ASTM A213 T91 أنبوب المرجل

T91 عبارة عن مادة-غلاية معززة للقوة-وأنابيب للتسخين الفائق مرتبطة بمعدات توليد الطاقة-الحديثة كثيرة المتطلبات.

وكما هو الحال مع P91، فإن الكيمياء وحدها ليست كافية.

تعد حالة المواد والمعالجة الحرارية والصلابة واللحام والتحكم في PWHT أمرًا مهمًا لأداء الخدمة النهائي.

ASTM A213 T92 أنبوب المرجل

يتم استخدام T92 في أنظمة الغلايات المتقدمة ذات درجات الحرارة العالية-والتي تتطلب أداءً أقوى للزحف على المدى الطويل-.

يتطلب شراء T92 عادةً مراقبة وثيقة لشهادة المواد والمعالجة الحرارية وإجراءات التصنيع ووثائق الفحص.

يجب أن تكون هذه المقارنة واحدة من أقوى الوحدات التقنية في صفحة الفئة.

درجة الأنابيب	درجة الأنبوب ذات الصلة	الفرق الرئيسي
A335 P5	A213 T5	الأنابيب مقابل أنبوب الغلاية / التسخين الزائد
A335 P9	A213 T9	الأنابيب مقابل أنبوب الغلاية / التسخين الزائد
A335 P11	A213 T11	أنابيب الضغط مقابل أنابيب نقل الحرارة-
A335 P12	A213 T12	أنابيب الضغط مقابل أنبوب المرجل
A335 P22	A213 T22	أنابيب الضغط مقابل أنبوب الغلاية/السخان
A335 P91	A213 T91	أنابيب عالية الطاقة-مقارنة بأنابيب الغلايات المتقدمة
A335 P92	A213 T92	الأنابيب المتقدمة مقابل أنابيب الغلايات المتقدمة

نفس عائلة السبائك لا تعني نفس المنتج

من الأخطاء الشائعة في المشتريات افتراض ما يلي:

P11 = T11

أو

P22 = T22

لأن الكيمياء تبدو ذات صلة.

وهذا غير صحيح من منظور مواصفات المنتج-.

الضوابط A335ماسورة.

الضوابط A213غلاية، وسخان فائق، وأنبوب مبادل حراري-..

ولذلك فإن مواصفات المعدات التي تستدعي T22 لا ينبغي أن يتم اقتباسها تلقائيًا على أنها P22 لمجرد أن كلاهما ينتمي إلى عائلة 2.25Cr-1Mo مماثلة.

بالنسبة للمشروعات الأوروبية، يعد EN 10216-2 أحد المواصفات الرئيسية الأخرى لأنابيب السبائك ذات درجة الحرارة العالية.

يحدد المعيار EN 10216-2:2024 شروط التسليم الفنية للأنابيب الفولاذية غير الملحومة المصنوعة من السبائك وغير السبائك ذات خصائص محددة لدرجة الحرارة المرتفعة.

هام EN 10216-2 درجات Cr-Mo

درجة	رقم المادة	عائلة المواد العامة
13CrMo4-5	1.7335	ص-مو
10CrMo5-5	1.7338	ص-مو
10CrMo9-10	1.738	تقريبًا. 2.25Cr-1Mo
11CrMo9-10	1.7383	ص-مو
X10CrMoVNb9-1	1.4903	زحف-مقاومة Cr-Mo-V-Nb
X10CrWMoVNb9-2	1.4901	زحف متقدم -مقاومة Cr-W-Mo-V-Nb

تتضمن بيانات EN 10216-2 الحالية عائلات Cr-Mo التقليدية والمتقدمة.

EN 10216-2 13CrMo4-5

يستخدم 13CrMo4-5 / 1.7335 على نطاق واسع لتطبيقات الضغط في درجات الحرارة المرتفعة بما في ذلك الغلايات ومعدات الضغط الصناعية.

EN 10216-2 10CrMo5-5

10CrMo5-5 / 1.7338 هي درجة أخرى من سبائك Cr-Mo الأوروبية المستخدمة في تطبيقات الضغط مع خصائص محددة لدرجة الحرارة المرتفعة.

AR 10216-2 10CrMo9-10

ينتمي 10CrMo9-10 / 1.7380 إلى عائلة 2.25Cr-1Mo تقريبًا وهو معروف على نطاق واسع في تطبيقات الغلايات ومعدات الضغط الأوروبية.

إن 10216-2 X10CrMoVNb9-1

X10CrMoVNb9-1 / 1.4903 عبارة عن مادة مقاومة للزحف -Cr-Mo-V-Nb مرتبطة بخدمة تتطلب درجات حرارة مرتفعة.

يعتبر مفهوم السبائك الخاص بها أقرب إلى عائلات المواد المتقدمة من الدرجة 91 مقارنة بـ 13CrMo4-5 أو 10CrMo9-10 التقليديين.

يبحث المشترون بشكل متكرر عن علاقات مثل:

P22 يعادل 10CrMo9-10

أو

P91 يعادل X10CrMoVNb9-1

يمكن أن تكون مثل هذه المقارنات مفيدة لفهم العائلات المادية، ولكن لا ينبغي تقديمها كبدائل تلقائية.

قد يكون لدرجتين تعدين متشابه إلى حد كبير مع اختلافهما في:

الحدود الكيميائية، والخواص الميكانيكية، ومتطلبات المعالجة الحرارية-، والأبعاد، والتفاوتات، والاختبار، وفئة الفحص، وقبول الكود.

وبالتالي فإن أي استبدال ASTM-إلى-EN يجب أن تتم الموافقة عليه من قبل المهندس المسؤول أو هيئة مواصفات المشروع.

لا ينبغي أن يكون هناك جدول بسيط لموقع الويب يوضح ما يلي:

"استخدم P11 أقل من درجة X وP22 أعلى من درجة X."

يتطلب اختيار مادة الضغط مزيدًا من المعلومات.

درجة حرارة التصميم

مع ارتفاع درجة الحرارة، يصبح الإجهاد المسموح به وسلوك الأكسدة والزحف ذا أهمية متزايدة.

ضغط التصميم

يؤثر الضغط على سمك الجدار المطلوب والإجهاد التصميمي المسموح به الذي يستخدمه الكود الهندسي.

الحياة التصميمية المطلوبة

يجب أن تأخذ أنظمة درجات الحرارة المرتفعة-التي تعمل لسنوات عديدة في الاعتبار الزحف والتدهور طويل الأمد-.

عملية المتوسطة

يؤدي البخار والهيدروكربونات والسوائل التي تحتوي على-الهيدروجين وبيئات العمليات الأخرى إلى حدوث مشكلات مختلفة في اختيار المواد-.

كود البناء

يتحكم الكود المطبق في قبول المواد والضغوط المسموح بها ومتطلبات التصنيع والفحص.

متطلبات اللحام

لا تحتوي P11 وP22 وP91 وP92 على إجراءات لحام متطابقة.

توافق المكونات

يجب تقييم الأنابيب والأنابيب والتجهيزات والشفاه والصمامات والمواد الاستهلاكية للحام كجزء من النظام الكامل.

درجة	مفهوم السبائك	النظر في المشتريات
P11	السبائك التقليدية السفلية-Cr-Mo	درجة الحرارة المرتفعة المشتركة للأنابيب-
P22	تقريبًا. 2.25Cr-1Mo	أعلى-سبائك تقليدية Cr-Mo
P91	تم تحسين قوة زحف 9Cr--المعدلة	رقابة أكثر صرامة على التصنيع

لا ينبغي النظر إلى P91 على أنه مجرد الدرجة التالية فوق P22.

يمكن أن يؤثر الانتقال من P22 إلى P91 على تصميم الأنابيب ومسار التصنيع بالكامل.

يتم استخدام مواد Chrome Moly على نطاق واسع في معدات التكرير والبتروكيماويات التي تعمل بالهيدروجين-المحتوي على سوائل عند درجات حرارة وضغوط مرتفعة.

لكن:

Chrome Moly ≠ مناسب تلقائيًا لكل حالة خدمة هيدروجين.

يجب أن يأخذ اختيار المواد في الاعتبار درجة الحرارة، والضغط الجزئي للهيدروجين، والإجهاد، والمعادن، والمعالجة الحرارية، والمتطلبات الخاصة بالمشروع.

يتناول API RP 941 الكربون وسبائك الفولاذ-المنخفضة في درجات الحرارة المرتفعة-والضغط المرتفع-خدمة الهيدروجين وهو مرجع هندسي مهم لاختيار مواد التكرير والبتروكيماويات.

لذلك يجب على مهندس المواد تقييم مدى ملاءمة خدمة الهيدروجين-بدلاً من تحديد درجة من محتوى الكروم فقط.

تختلف طريقة الطلب بين عائلات المنتجات.

أنابيب ASTM A335

عادة ما يتم ترتيبها على النحو التالي:

NPS + الجدول الزمني

أو

القطر الخارجي × سماكة الجدار

تشمل أوصاف الجدار الشائعة ما يلي:

SCH 40 · SCH 80 · SCH 120 · SCH 160 · STD · XS · XXS · الجدار الثقيل

أنابيب ASTM A691

غالبًا ما يكون المشروع-محددًا:

القطر الخارجي × سماكة الجدار

خاصة بالنسبة إلى إنشاءات EFW ذات القطر الكبير-.

أنبوب ASTM A213

عادة ما يتم ترتيبها على النحو التالي:

القطر الخارجي × سماكة الجدار

ينبغي تأكيد تفاوتات الأنبوب ومتطلبات الأبعاد وفقًا لمواصفات المنتج المعمول بها.

إن 10216-2 أنبوب

يتم الطلب عادةً بناءً على سمك الجدار المتري × OD بالإضافة إلى درجة الفولاذ وحالة التسليم ومتطلبات الفحص.

تعد المعالجة الحرارية أحد أهم عناصر التحكم في أداء مادة Chrome Moly.

اعتمادًا على الدرجة ومعيار المنتج، قد تتضمن المادة طرقًا مثل التلدين، أو التسوية، أو التسوية، أو تخفيف الضغط، أو التبريد، أو التقسية، أو دورات المعالجة الحرارية المحددة-المحددة-.

بالنسبة إلى P91 وP92 وT91 وT92، تعتبر المعالجة الحرارية ذات أهمية خاصة لأن خصائص مقاومة الزحف المطلوبة-تعتمد بقوة على البنية المجهرية النهائية.

يجب أن تحدد طلبات عروض الأسعار للمشروعات المهمة ما إذا كانت هناك حاجة إلى سجلات إضافية للمعالجة الحرارية-.

مادة Chrome Moly قابلة للحام، ولكن لا يوجد إجراء لحام واحد مناسب لكل درجة Cr-Mo.

يجب أن يتحكم WPS/PQR المؤهل في المعلمات ذات الصلة وفقًا لما يلي:

درجة المادة، والسمك، وتصميم الوصلة، ومعدن الحشو، وحالة الخدمة، ورمز البناء الحاكم.

يمكن أن تتضمن عناصر التحكم هذه التسخين المسبق، ودرجة الحرارة البينية، وممارسة الهيدروجين المنخفض-، وإدخال الحرارة، والتبريد المتحكم فيه، وPWHT.

تتطلب مواد الصف 91 والصف 92 تحكمًا منضبطًا في التصنيع بشكل خاص.



تقتيش	الغرض من الشراء
التحليل الكيميائي	التحقق من تكوين السبائك
الاختبارات الميكانيكية	التحقق من الخصائص المطلوبة
مؤشر مديري المشتريات	منع السبائك-خلط الدرجات-.
صلابة	تحقق من حالة المادة/المعالجة الحرارية-حيثما أمكن
التفتيش الأبعاد	تحقق من OD، WT، الطول، الاستقامة والتسامح
التفتيش البصري	التحقق من السطح والتصنيع
يوتا / تجربة الاقتراب من الموت	كشف العيوب ذات الصلة
اختبار الهيدروستاتيكي/الضغط	التحقق من المعايير/المشروع
التصوير الشعاعي	ذات صلة بشكل خاص بمتطلبات فئة A691 EFW
التحقق من رقم الحرارة	الحفاظ على إمكانية تتبع المواد
التفتيش على العلامات	تأكيد الصف والمعيار وهوية الحرارة
-فحص الطرف الثالث	التحقق من المشروع المستقل

يمكن أن تبدو P5 وP9 وP11 وP22 وP91 متطابقة تقريبًا.

وينطبق الشيء نفسه على العديد من درجات أنابيب غلايات Cr-Mo.

التعريف المرئي ليس كافيًا لمشروع -مختلط.

يجب أن يتبع طريق التتبع المهني ما يلي:

مطحنة ← رقم الحرارة ← MTC ← وضع علامات على الأنابيب/الأنابيب ← مؤشر مديري المشتريات (PMI) ← إمكانية تتبع القطع ← التصنيع ← التوثيق النهائي

عندما يتم قطع الأنبوب إلى قطع أقصر، يجب أن يظل تحديد الحرارة قابلاً للتتبع وفقًا لإجراءات التحكم في مواد المشروع -المطبقة.

عنصر MTC	فحص المشتري
معيار	يطابق أمر الشراء
درجة	تصحيح درجة P/T/EN
رقم الحرارة	يطابق المواد المادية
كيمياء	يفي بالحدود المحددة
الخواص الميكانيكية	يفي بالمواصفات المطلوبة
المعالجة الحرارية	الحالة الصحيحة
أبعاد	مباريات ص
تجربة الاقتراب من الموت	تم الانتهاء من الفحص المطلوب
اختبار الماء/الضغط	تم الانتهاء منه عند الاقتضاء
شهادة	مستوى الوثيقة المطلوبة
إمكانية التتبع	يمكن ربط المواد المادية بالشهادة

بالنسبة لشراء EPC، يجب التعامل مع حزمة الوثائق كجزء من المادة نفسها.

تتطلب مشاريع Chrome Moly عادةً أكثر من مجرد أنبوب مستقيم.

اعتمادًا على فئة مواد الأنابيب، يمكن أن تشمل المواد ذات الصلة ما يلي:

ASTM A234 Cr-Mo Butt-تركيبات اللحام

ASTM A182 Cr-التركيبات والفلنجات المطروقة

المرفقين · المحملات · المخفضات · القبعات · الشفاه

على سبيل المثال، يمكن دمج الأنابيب من عائلة P11 مع مكونات عائلة WP11 وF11 المحددة بشكل مناسب عندما تسمح فئة الأنابيب بذلك.

يجب أن يتبع اختيار المكونات مواصفات المشروع بدلاً من مجرد مطابقة الأسماء التجارية المماثلة للسبائك.

توليد الطاقة

تعتبر المواد P22، وP91، وP92، وT22، وT91، وT92 مهمة في أنظمة البخار والغلايات ذات درجات الحرارة المرتفعة-.

يمكن أن تشمل التطبيقات خطوط البخار الرئيسية، وأنظمة إعادة التسخين الساخن، ووصلات الغلايات، وأجهزة التسخين الفائقة وأجهزة إعادة التسخين.

مصفاة النفط

يتم استخدام مواد P5 وP9 وP11 وP22 وما يتصل بها من Cr-Mo على نطاق واسع في أنابيب ومعدات التكرير ذات درجات الحرارة المرتفعة-.

يعتمد اختيار المواد على بيئة العملية المحددة وفئة الأنابيب.

معالجة البتروكيماويات

تُستخدم سبائك الكروم-Mo في أنظمة المعالجة الحرارية-ومعدات ضغط درجة الحرارة المرتفعة-حيث لا يوفر الفولاذ الكربوني التقليدي خصائص الخدمة المطلوبة.

تصنيع الغلايات

تعتبر ASTM A213 T11 وT22 وT91 وT92 ذات أهمية خاصة في بناء الغلايات وأجهزة التسخين الفائقة وأجهزة إعادة التسخين.

مشاريع EPC

قد تجمع المشاريع الكبيرة بين الأنابيب غير الملحومة A335 وأنبوب A691 الكبير-قطر EFW وأنبوب الغلاية A213 داخل نفس المنشأة.

وبالتالي، يجب أن تسمح صفحة الفئة لفرق المشتريات بتحديد معيار المنتج الصحيح قبل تقديم طلب عرض الأسعار.

يمكن لمجموعة Dongmeng تنسيق طلبات أنابيب وأنابيب Chrome Moly مع الاستعدادات الخاصة بالمشروع.

يمكن أن تتضمن الخدمات المتاحة القطع بطول ثابت-، وشطف الأطراف، والتصنيع الآلي، ووضع علامات التعريف، وفصل الدرجات، والتحكم في الحرارة-، وتنسيق الفحص، والمعالجة الوقائية، وتعبئة الصادرات الصالحة للإبحار.

يمكن تنظيم المواد حسب:

الدرجة · رقم الحرارة · الحجم · عنصر الأنابيب · خط PO · حزمة المشروع

يعد هذا مفيدًا بشكل خاص لطلبات EPC وأوامر التصنيع التي تتضمن درجات Cr-Mo المتعددة.

ينبغي الاتفاق على متطلبات التوثيق قبل تأكيد الطلب.

الوثائق المتاحة يمكن أن تشمل:

إم تي سي / إن 10204 3.1

نتائج الاختبارات الكيميائية والميكانيكية

إمكانية تتبع رقم الحرارة

تقرير مؤشر مديري المشتريات

تقرير الصلابة

تقرير NDT

تقرير اختبار الهيدروستاتيكي/الضغط

وثائق A691 Weld RT حيثما ينطبق ذلك

تقرير فحص الأبعاد

الحرارة-سجلات العلاج حيثما تم تحديدها

-إصدار التفتيش الثالث للطرف

قائمة التعبئة ووثائق الشحن

يمكن مراجعة متطلبات MDR الخاصة بالمشروع- أثناء عرض الأسعار.



أربعة أنظمة منتجات من مورد واحد

تغطي مجموعة Dongmen:

أنبوب A335 + أنبوب A691 EFW + أنبوب غلاية A213 + أنبوب EN 10216-2

يتيح ذلك لفرق المشتريات الحصول على العديد من عائلات منتجات Chrome Moly من خلال قناة توريد مشروع واحدة.

درجات Cr التقليدية والمتقدمة-Mo

يغطي العرض المواد P11/P22/T11/T22 التقليدية جنبًا إلى جنب مع درجات P91/P92/T91/T92 المتقدمة ودرجات Cr-Mo الأوروبية.

سلس + القدرة على EFW

يمكن تقييم كل من أنابيب الضغط غير الملحومة التقليدية وأنابيب EFW ذات القطر الكبير-المشروع-المحددة.

إمكانية تتبع المواد

يمكن دمج إمكانية تتبع الرقم الحراري-والتحقق من MTC ومؤشر مديري المشتريات (PMI) ووضع علامات على المشروع في الطلب.

دعم التفتيش

يمكن ترتيب مؤشر مديري المشتريات (PMI) والصلابة وتجربة الاقتراب من الموت واختبار الضغط -وفحص طرف ثالث وفقًا لـ PO وITP.

دعم وثائق EPC

يمكن تحديد متطلبات الفحص والتوثيق قبل الإنتاج لتقليل مشاكل الموافقة قبل الشحن.



للمراجعة الفنية بشكل أسرع، أرسل:

قياسي + درجة + نوع المنتج + NPS/OD + الجدار/الجدول الزمني + الطول + الكمية + المعالجة الحرارية + الأطراف + الفحص + الشهادة + وجهة التسليم

مثال A335

ASTM A335 P22 / NPS 8 / SCH 80 / BE / 12 م / 30 MT / EN 10204 3.1 / PMI مطلوب

مثال A691

ASTM A691 2¼Cr / الفئة 42 / OD 610 مم × الوزن 30 مم / 12 م / RT + اختبار الضغط / MTC 3.1

مثال A213

ASTM A213 T22 / OD 50.8 × WT 5.0 مم / 12 م / 10 طن متري / تجربة الاقتراب من الموت / MTC 3.1

AR مثال

EN 10216-2 10CrMo9-10 / OD × WT / +NT أو حالة التسليم المطلوبة للمشروع / EN 10204 3.1

بالنسبة لمشاريع EPC، يمكن للعملاء إرسالMTO، BOM، مواصفات مواد الأنابيب، ورقة البيانات أو الطلب الفنيللمراجعة.

ما هو أنبوب كروم مولي؟

أنابيب Chrome Moly عبارة عن أنابيب فولاذية من سبائك الكروم-الموليبدينوم تستخدم بشكل رئيسي في خدمة ضغط درجة الحرارة المرتفعة-حيث يلزم تحسين قوة درجة الحرارة العالية-وخصائص الزحف وسلوك الأكسدة.

ما هي درجات ASTM A335 الأكثر شيوعًا؟

تشمل الدرجات التجارية الشائعة P5، P9، P11، P12، P22، P91 وP92.

ما هو الفرق بين ASTM A335 وASTM A213؟

يغطي ASTM A335 الفولاذ-السبائكي عالي الحرارة-الصلبماسورة.

يغطي ASTM A213 الغلاية غير الملحومة، وجهاز التسخين الفائق، والمبادل الحراري-.أنبوب.

هل P22 هو نفس T22؟

لا.

إنهم ينتمون إلى عائلة سبائك ذات صلة، ولكن P22 هي درجة أنبوب A335 بينما T22 هي درجة أنبوب A213.

هل P91 هو نفس T91؟

لا.

ينتمي كلاهما إلى عائلات المواد المحسنة زحف 9Cr-القوة-المعدلة، ولكن يتم التحكم فيهما من خلال مواصفات منتج مختلفة ويتم استخدامهما في نماذج منتجات مختلفة.

ما هو الفرق بين P9 و P91؟

P9 هي درجة تقليدية تبلغ حوالي 9Cr-1Mo.

P91 عبارة عن سبيكة 9Cr معززة-قوة-معدلة مع صناعة سبائك إضافية يتم التحكم فيها ومتطلبات معالجة حرارية مختلفة-.

ما هو ASTM A691 المستخدم؟

يغطي ASTM A691 أنابيب الكربون وسبائك الفولاذ EFW المصنعة من لوح الضغط -وعاء الضغط-عالي الجودة لخدمة الضغط العالي- في درجات حرارة مرتفعة.

وهذا مهم بشكل خاص لأنابيب Chrome Moly ذات القطر الكبير-.

لماذا يحتاج ASTM A691 إلى فئة؟

تحدد الفئة المتطلبات المهمة التي تتضمن المعالجة الحرارية للأنابيب والتصوير الشعاعي للحام واختبار الضغط.

ولذلك فإن الدرجة وحدها ليست وصفًا كاملاً لشراء A691.

ما هو ASTM A213 T22 المستخدم؟

يتم استخدام T22 بشكل شائع في الغلايات، وجهاز التسخين الفائق، وجهاز إعادة التسخين وغيرها من معدات نقل الحرارة المرتفعة-الحرارة-.

ما هو المعيار EN الذي يغطي أنبوب الضغط السلس من Chrome Moly؟

يغطي المعيار EN 10216-2 الأنابيب الفولاذية غير الملحومة- المصنوعة من السبائك مع خصائص محددة لدرجة الحرارة المرتفعة.

هل 10CrMo9-10 يعادل P22؟

وهي تنتمي إلى مجموعات مواد Cr-Mo قابلة للمقارنة على نطاق واسع، ولكن لا ينبغي التعامل معها على أنها قابلة للتبديل تلقائيًا.

يجب مراجعة معايير المواد المطبقة والكيمياء والمتطلبات الميكانيكية والمعالجة الحرارية والاختبار وقبول الكود.

هل يتطلب أنبوب Chrome Moly PWHT؟

لا توجد إجابة عالمية.

تعتمد المتطلبات على الدرجة والسمك ورمز البناء وشروط الخدمة وإجراءات اللحام المؤهلة.

لماذا يوصى بمؤشر مديري المشتريات (PMI)؟

يمكن أن تبدو درجات Cr-Mo المختلفة متطابقة فعليًا.

يساعد مؤشر مديري المشتريات (PMI) في التحقق من هوية السبائك وتقليل مخاطر اختلاط المواد-.

هل يمكن استخدام مادة Chrome Moly في خدمة الهيدروجين؟

يتم استخدام مواد Cr-Mo القابلة للتطبيق على نطاق واسع في-الهيدروجين ذي درجة الحرارة المرتفعة-الذي يحتوي على خدمة التكرير، ولكن الملاءمة تعتمد على درجة الحرارة والضغط الجزئي للهيدروجين والمتطلبات الهندسية.

يعد API RP 941 مرجعًا مهمًا لهذا النوع من التقييم.

هل يمكن ترتيب-التفتيش من طرف ثالث؟

نعم. يمكن تنسيق الفحص بواسطة SGS أو BV أو TÜV أو منظمة فحص أخرى متفق عليها عند تحديد ذلك في أمر الشراء.

هل تستطيع مجموعة Dongmeng توفير MTC 3.1؟

نعم. MTC / EN 10204 3.1 ويمكن توفير وثائق المشروع الإضافية وفقًا لمواصفات الشراء المتفق عليها.



يحتاجأنابيب ASTM A335 P5 أو P9 أو P11 أو P12 أو P22 أو P91 أو P92, أنبوب المرجل ASTM A213 T11 أو T22 أو T91 أو T92, ASTM A691 EFW أنبوب كروم مولي، أوEN 10216-2 أنبوب غير ملحوم Cr-Mo?

أرسل متطلباتك الفنية أو MTO للمشروع إلى Dongmeng Group.

يمكننا مراجعة:

قياسي · الدرجة · الحجم · سمك الجدار · الكمية · التفتيش · MTC · المعالجة · التسليم

شركة شيان دونغمنغ المجموعة المحدودة

هاتف: +86 157 6921 4734

واتساب:دونغ، +86 157 6921 4734

بريد إلكتروني: office@dongmjd.com

مكتب:غرفة 4107، مبنى رونفينج، شارع سانكياو الجديد، منطقة وييانغ، مدينة شيان، مقاطعة شنشي

طلب السعر · عينة MTC · توفر الحجم · خطة التفتيش · جدول التسليم



هي واحدة من الشركات الرائدة في تصنيع وتوريد أنابيب الكروم المولي (astm a335) في الصين. نرحب بكم ترحيبا حارا لشراء أو بيع أنابيب مولي الكروم الرخيصة (astm a335) المتوفرة هنا من المصنع. جميع المنتجات المخصصة ذات جودة عالية وأسعار تنافسية. للحصول على عينة مجانية، اتصل بنا الآن.

أنبوب ASTM A335 P22, أنبوب ASTM A335 P9, أنبوب ASTM A335 P91
